金属缠绕垫片添加时间：2020-01-30 编辑：廊坊美博密封材料有限公司
    点击图片查看原图 |
|
产品详情

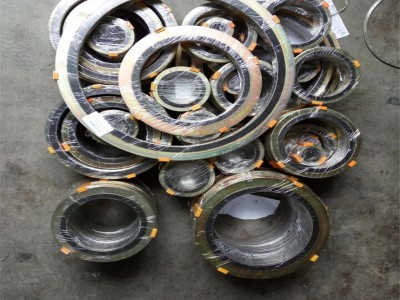

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件
缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

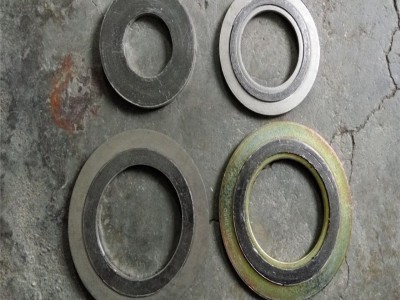

缠绕片垫片分四种形式：基本型缠绕垫片（G2121）、带内环型缠绕垫片（G2122）、带外环型缠绕垫片（G2123）、带内外环型缠绕垫片（G2124）。
金属缠绕垫片的种类：
种类 厚度(mm)
基本型（G2121）缠绕垫片 3.2 4.5
带内环（G2122）缠绕垫片 4.5
带外环（G2123）缠绕垫片 4.5
带内外环（G2124）缠绕垫片 4.5
金属缠绕垫片的结构材料：
填充料 钢带 内环 外环
石棉缠绕 SUS 304 碳钢 碳钢
石墨缠绕 SUS 316 SUS 304 SUS 304
四氟缠绕 SUS 316L SUS 316 SUS 316
SUS 316L SUS 316L
填充料 温 度(°C) 最大操作压力(kg/cm2)
石墨缠绕 -200~550 250
石棉缠绕 -150~450 100
四氟缠绕 240~260 100
下表用于对内环及缠绕金属的材质选择：
商品名 AISI 硬度(HB/HV) 温度(°C)
不锈钢 304 304 130~180 -250~+550
不锈钢 316 316 130~180 -100~+550
不锈钢 316L 316L 130~190 -100~+550
外环通常由经防腐蚀处理的碳钢组成。
法兰种类及缠绕垫片形式：
法兰种类 缠绕垫片形状
平面法兰 仅带外环缠绕垫片
带内外环缠绕垫片
凸面法兰 仅带外环缠绕垫片
带内外环缠绕垫片
凹凸法兰 基本型缠绕垫片
仅带内环缠绕垫片
槽法兰 基本型缠绕垫片
仅带内环缠绕垫片
平面和凹槽法兰 基本型缠绕垫片
仅带内环缠绕垫片
缠绕垫片厚度公差：
项目 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.24
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44 API 605 公差
内环内径
垫片内径 <=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60" ±1.3
>1600 >60" ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=160000 >24" and <=60" >24" and <=60" ±1.8
1600 >60" ±2.2
外环外径 >=1/2" and <=60" ±0.9
<=600 <=24" 0-1.0
>600 and <=1000 >24" and <=34" 0-1.8
>1000 and <=1600 >34" and <=60" 0-2.2
注：另外，我们也可以根据JIS,JPI标准或客户要求生产.
金属缠绕垫片主要技术参数：
缠绕垫片系数 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa
※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
