内外环金属缠绕垫片添加时间：2020-01-22 编辑：廊坊美博密封材料有限公司

点击图片查看原图

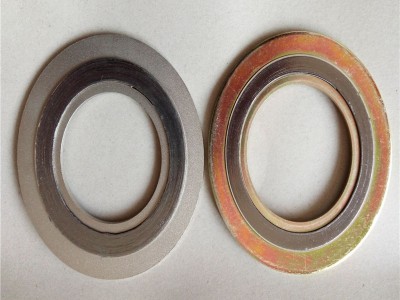

产品：	浏览次数：111内外环金属缠绕垫片
品牌：	美博远程
DN100：	10
DN150：	15
DN200：	30
单价：	10.00元/个
最小起订量：	10 个
供货总量：	1000 个
发货期限：	自买家付款之日起 1 天内发货
有效期至：	长期有效
最后更新：	2021-03-26 10:20

产品详情

内环一般采用和缠绕钢带相同材料符合管道介质耐腐蚀要求通常优于管道或法兰的材料，根据标准要求先将金属缠绕带固定在内环上然后用金属缠绕带与石墨、石棉、聚四氟乙烯、无石棉等非金属缠绕带不断相互交替重迭螺旋缠绕而成，在末端用点焊方式将金属带固定。内环又叫加强环以避免缠绕垫片的散圈。
性能特点：带内环金属缠绕垫片利用内环的控制使垫片得到最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。般用在中低压的榫槽面和平面或凹凸面的法兰中
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

缠绕垫片结构形式及代号和使用法兰类别：

基本型式	代号	适用的法兰密封面	厚度(mm)
基本型式	代号	适用的法兰密封面	V型基本体/环	W型基本体/环
基本型	A或R型	榫槽面、凹凸面、平面和凹槽面	3.2;4.5	4.8;5.5;7.5
带内环型	B或RIR型	榫槽面、凹凸面、平面和凹槽面	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
带外环型	C或CG型	平面或凸面
带内环及外环型	D或CGI型	平面或凸面

材料:
1.带内环金属缠绕垫片金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2. 带内环金属缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
