304内外环金属缠绕垫片添加时间：2020-01-25 编辑：廊坊美博密封材料有限公司
 点击图片查看原图 |
|
| 产品： |
浏览次数：103304内外环金属缠绕垫片 |
| 品牌： |
美博远程 |
| DN100： |
115*162 |
| 单价： |
20.00元/个 |
| 最小起订量： |
10 个 |
| 供货总量： |
1000 个 |
| 发货期限： |
自买家付款之日起 1 天内发货 |
| 有效期至： |
长期有效 |
| 最后更新： |
2021-03-26 10:20 |
|
产品详情
|

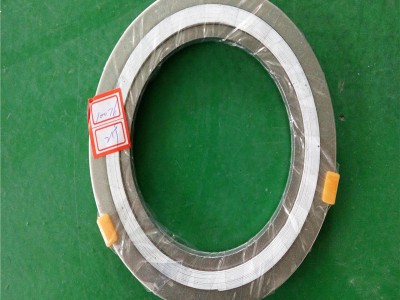

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件
缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

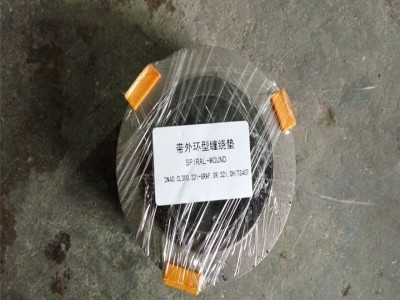

缠绕片垫片分四种形式：基本型缠绕垫片（G2121）、带内环型缠绕垫片（G2122）、带外环型缠绕垫片（G2123）、带内外环型缠绕垫片（G2124）。
|
| 金属缠绕垫片的种类： |
| 种类 |
厚度(mm) |
| 基本型（G2121）缠绕垫片 |
3.2 |
4.5 |
| 带内环（G2122）缠绕垫片 |
|
4.5 |
| 带外环（G2123）缠绕垫片 |
|
4.5 |
| 带内外环（G2124）缠绕垫片 |
|
4.5 |
|
| 金属缠绕垫片的结构材料： |
| 填充料 |
钢带 |
内环 |
外环 |
| 石棉缠绕 |
SUS 304 |
碳钢 |
碳钢 |
| 石墨缠绕 |
SUS 316 |
SUS 304 |
SUS 304 |
| 四氟缠绕 |
SUS 316L |
SUS 316 |
SUS 316 |
| |
|
SUS 316L |
SUS 316L |
| 填充料 |
温 度(°C) |
最大操作压力(kg/cm2) |
| 石墨缠绕 |
-200~550 |
250 |
| 石棉缠绕 |
-150~450 |
100 |
| 四氟缠绕 |
240~260 |
100 |
|
| 下表用于对内环及缠绕金属的材质选择： |
| 商品名 |
AISI |
硬度(HB/HV) |
温度(°C) |
| 不锈钢 304 |
304 |
130~180 |
-250~+550 |
| 不锈钢 316 |
316 |
130~180 |
-100~+550 |
| 不锈钢 316L |
316L |
130~190 |
-100~+550 |
|
 外环通常由经防腐蚀处理的碳钢组成。 |
| 法兰种类及缠绕垫片形式： |
| 法兰种类 |
缠绕垫片形状 |
| 平面法兰 |
仅带外环缠绕垫片 |
| 带内外环缠绕垫片 |
| 凸面法兰 |
仅带外环缠绕垫片 |
| 带内外环缠绕垫片 |
| 凹凸法兰 |
基本型缠绕垫片 |
| 仅带内环缠绕垫片 |
| 槽法兰 |
基本型缠绕垫片 |
| 仅带内环缠绕垫片 |
| 平面和凹槽法兰 |
基本型缠绕垫片 |
| 仅带内环缠绕垫片 |
|
| 缠绕垫片厚度公差： |
| 项目 |
厚度(mm) |
公差(mm) |
| 垫片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 环厚度 |
3.0 |
±0.24 |
|
| 下表是缠绕垫片直径公差（即用于法兰的名义管道直径）： |
| |
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
内环内径
垫片内径 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 垫片外径 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=160000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外环外径 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600 |
>34" and <=60" |
|
0-2.2 |
|
| 注：另外，我们也可以根据JIS,JPI标准或客户要求生产. |
| 金属缠绕垫片主要技术参数： |
| 缠绕垫片系数 |
m=2.5-4 |
| 缠绕垫片使用压力 |
≤25MPa |
| 缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片最小预紧比压 |
y=68MPa |
|
|
|
※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
|
